2.1.1 Erstmal aufschrauben

Eine markierte Version dieser Seite, die am 29. August 2013 freigegeben wurde, basiert auf dieser Version.

Dass schon einmal mit einem Computer gearbeitet wurde, kann an dieser Stelle wohl vorausgesetzt werden. Aber wie sieht so ein Gerät im Innern aus? Nehmen wir uns also einen einfachen PC und schrauben ihn auf.

YouTube

Wenn Sie dieses Element öffnen, werden Inhalte von externen Dienstleistern geladen und dadurch Ihre IP-Adresse an diese übertragen.

Med. : Erstmal aufschrauben! (08:31)

Ein PC wird in seine Einzelteile zerlegt, der Blick auf das Mainboard wird frei.

CC-BY

In diesem Video wird ein handelsüblicher PC aufgeschraubt und auseinader gebaut. Einzelne Bauteile (Komponenten) werden dadurch sichtbar.

Hinweis

Hinweis!

Da der im Film verwendete PC bereits defekt war, wurden keine Vorkehrungen zur Vermeidung von Schäden durch elektrostatische Aufladung getroffen. Es wurde allerdings explizit darauf geachtet, den Stromfluss durch ziehen des Netzsteckers vor dem Aufschrauben des Gehäuses zu unterbrechen. Falls die im Film gezeigte Szene anhand eines eigenen Geräts nachgestellt werden soll, so ist auf die Einhaltung von Sicherheitsmaßnahmen zu achten. Bei Nichteinhaltung besteht Lebensgefahr oder die Gefahr von Schäden am Gerät. Weitere Hinweise dazu gibt es beispielsweise unter http://de.wikipedia.org/wiki/F%C3%BCnf_Sicherheitsregeln

Die im Video identifizierten Komponenten des PC sind:

CPU (Central Processing Unit, Prozessor)
RAM (Random-Access Memory, Hauptspeicher oder Direktzugriffsspeicher)
HD (Harddisk, Festplattenlaufwerk)
CD-ROM (Compact Disc Read-Only Memory, CD-Laufwerk)
DVD-Brenner (Digital Versatile Disc, Digitale Vielseitige Scheibe)
FDD (Floppy Disk Drive, Diskettenlaufwerk)
NIC (Network Interface Card, Netzwerkkarte)
Mainboard (Hauptplatine)

Eine Grafikkarte wurde nicht als eigenständige Komponente ausgebaut, sondern befindet sich als "On-Board-Grafik" fest verlötet auf der Hauptplatine.
Darüberhinaus kann es noch eine Reihe weiterer Teile geben, die im Video nicht direkt zu sehen waren, oder die im gezeigten Beispielrechner ganz einfach nicht eingebaut waren.

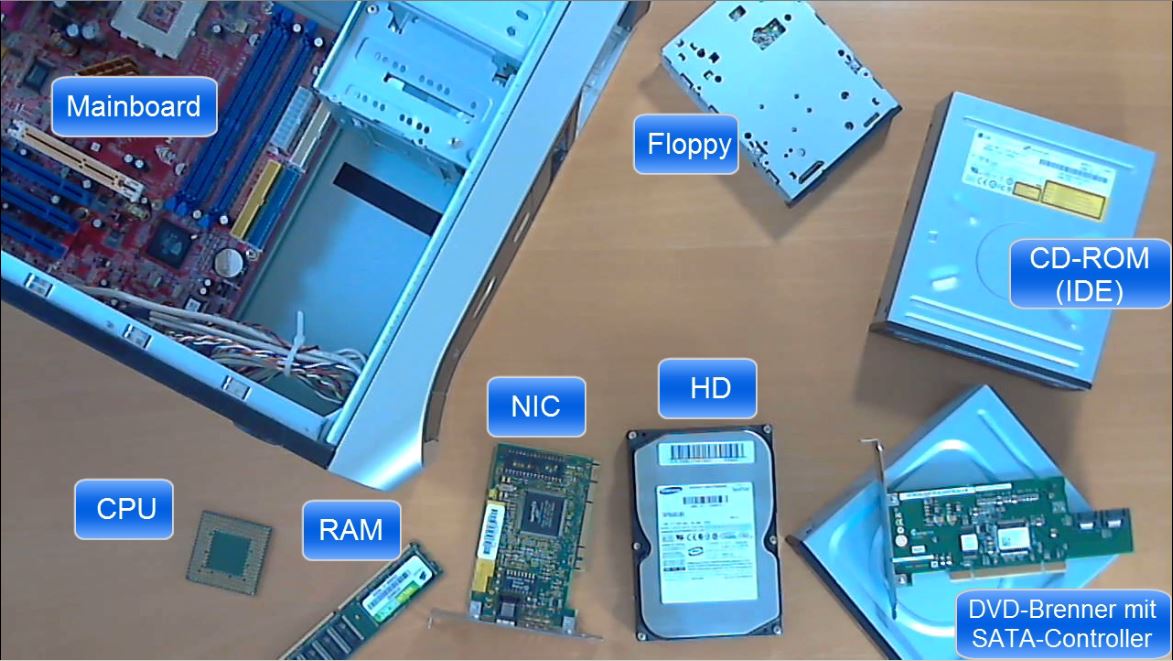

Abb. : Das Mainboard und die ausgebauten Komponenten

CC-BY

Über die Hauptplatine sind alle Komponenten miteinander verbunden. Das ist in modernen Systemen ein überaus kompliziertes Verbindungsgeflecht, weshalb wir uns dieser Materie zunächst mit Hilfe einer sehr vereinfachten Darstellung nähern, der Von-Neumann-Architektur.
